Talladora de engranajes horizontal CNC

Serie 3610

Talladora de engranajes para la producción de engranajes rectos, engranajes helicoidales, husillos, tornillos sin fin, piñones de cadena y engranajes de correa de distribución de hasta Ø100mm.

Consulta

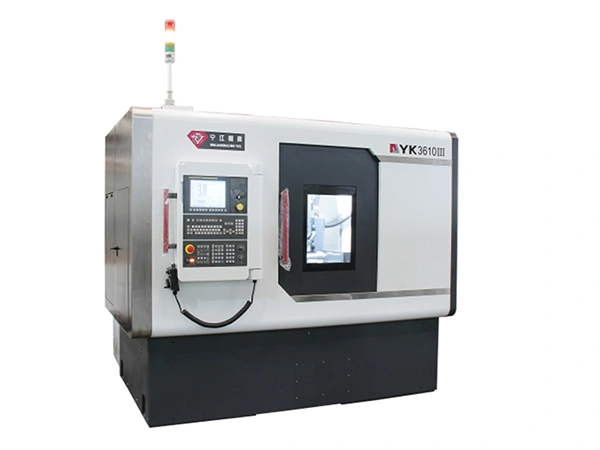

Talladora de engranajes horizontal CNC YK3610III

Diámetro máximo de trabajo (mm): ∅100
Módulo máximo de trabajo (mm): 3
Velocidad máxima del husillo para el diámetro de la pieza (r/min): 1000
Velocidad máxima del husillo de la fresa madre (r/min): 6000
Longitud de desplazamiento de la fresa madre (eje Y) (mm): 100
Recorrido del eje Z (mm): 280
Ángulo de giro del cabezal de la fresa madre (°): ±45
Número mínimo de dientes (dientes): 3
Tamaño máximo de la fresa madre (diámetro × longitud) (mm): ∅80×110
Potencia total (kVA): 25
Dimensiones totales (L×An×Al) (mm): 3490×3370×2380
Peso de la máquina (t): 6

Consulta

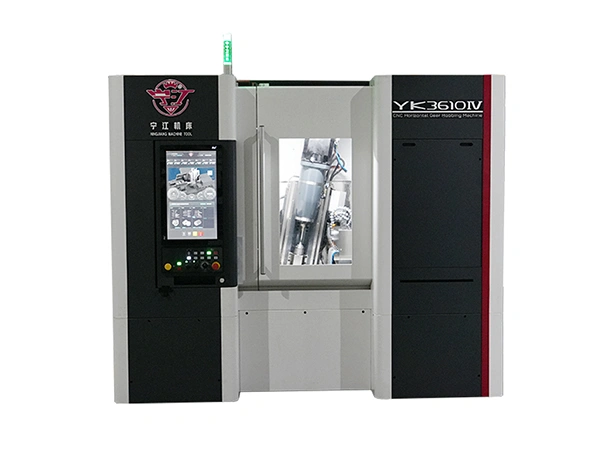

Talladora de engranajes horizontal CNC YK3610IV

Diámetro máximo de trabajo (mm): ∅100
Módulo máximo de trabajo (mm): 3
Velocidad máxima del husillo para el diámetro de la pieza (r/min): 600
Velocidad máxima del husillo de la fresa madre (r/min): 4000
Longitud de desplazamiento de la fresa madre (eje Y) (mm): 100
Recorrido del eje Z (mm): 280
Ángulo de giro del cabezal de la fresa madre (°): ±45
Número mínimo de dientes (dientes): 3
Tamaño máximo de la fresa madre (diámetro × longitud) (mm): ∅80×110
Potencia total (kVA): 30
Dimensiones totales (L×An×Al) (mm): 3530×3480×2550
Peso de la máquina (t): 6

Características

Todos los modelos de esta serie funcionan con una estructura de siete ejes e interpolación de cuatro ejes en una disposición horizontal, lo que proporciona al sistema suficiente control y rigidez para el tallado de engranajes de precisión.
Las talladoras de engranajes horizontales CNC de esta serie incluyen dos configuraciones de husillo. La 3610III utiliza husillos motorizados integrados tanto para la fresa como para la pieza de trabajo, combinados con refrigeración controlada por temperatura y retroalimentación de bucle cerrado Heidenhain para mantener la precisión. La 3610IV combina un husillo de fresa servoaccionado con un motor de par integrado en el lado de la pieza de trabajo, con refrigeración controlada por temperatura y control de bucle cerrado de escala rotatoria. Ambos diseños proporcionan condiciones de corte estables durante largos ciclos de mecanizado.
Los ejes X y Z utilizan husillos de bolas de precisión y guías lineales de rodillos, que ayudan a mantener la precisión del posicionamiento y la rigidez de la máquina durante el corte.
El eje Y utiliza un mecanismo de desplazamiento de la herramienta servoaccionado que mueve la herramienta con precisión para que el filo se desgaste de forma más uniforme, prolongando así su vida útil.
La serie puede mecanizar una amplia gama de piezas, incluyendo engranajes cilíndricos, ruedas helicoidales, piñones, poleas de distribución, flexsplines y ejes estriados.
El software integrado de mecanizado de engranajes admite programación paramétrica, modificación de pasos y funciones de microcompensación a través de una interfaz intuitiva.
Una estación de herramientas secundaria opcional está disponible para el acabado posterior al tratamiento térmico cuando se requieren tolerancias más estrictas.

Vista de la muestra

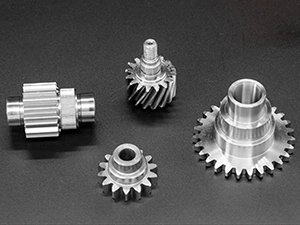

Engranaje impulsor

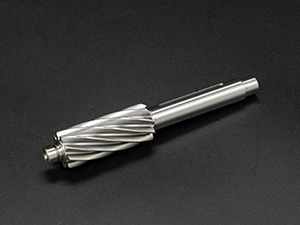

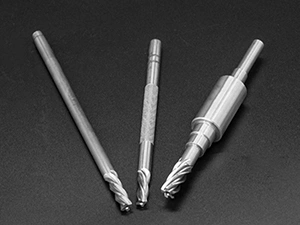

Equipo de herramientas eléctricass

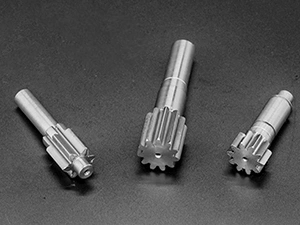

Engranajes de electrodos

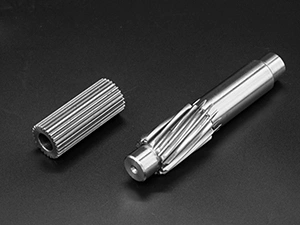

Estría de transmisións

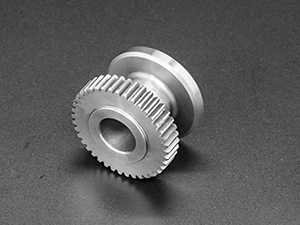

Engranaje robóticos

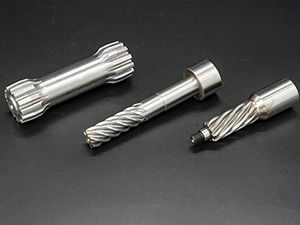

Engranajes automotrices

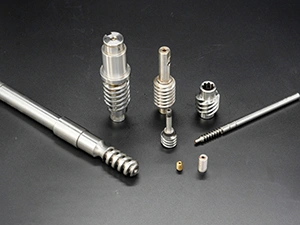

Ejes de transmisión sin fin

Especificaciones técnicas

Modelo	YK 3610Ⅲ	YK3610Ⅳ
Diámetro máximo de trabajo (mm)	∅100	∅100
Módulo máximo de trabajo (mm)	3	3
Velocidad máxima del husillo (r/min)	1000	600
Velocidad máxima del husillo de la talladora (r/min)	6000	4000
Longitud de desplazamiento de la talladora (eje Y) (mm)	100	100
Recorrido del eje Z (mm)	280	280
Ángulo de giro del cabezal de la placa de cocción (°)	±45	±45
Número mínimo de dientes	3	3
Tamaño máximo de la placa de cocción (diámetro × longitud) (mm)	∅80×110	∅80×110
Potencia total (kVA)	25	30
Dimensiones generales (L×An×Al) (mm)	3490×3370×2380	3530×3480×2550
Peso de la máquina (t)	6	6

Componentes estándar

Sistema CNC FANUC 0i-MF Plus

Transportador de virutas con rodillos magnéticos, montado en el tanque de refrigerante y adecuado para virutas ferrosas magnetizables

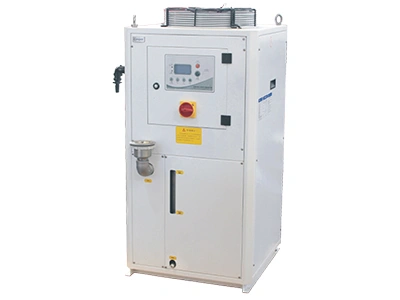

Enfriador de aceite para enfriar el motor del husillo

Mandril para montaje y posicionamiento de la cortadora de la tallladora

Configuraciones opcionales

Se pueden agregar unidades de carga y descarga automatizadas para manejar engranajes de tipo eje y de tipo disco, lo que permite un mecanizado continuo sin intervención manual.

Se puede configurar una estación de herramientas secundaria para realizar operaciones posteriores al corte, como desbarbado o acabado ligero, después de que se formen los dientes del engranaje.

Una unidad de desbarbado opcional puede eliminar rebabas de la cara final de la pieza de trabajo directamente durante el proceso de mecanizado.

¿Interesado en nuestras máquinas CNC?

Contáctenos hoy y nuestros expertos le ayudarán a evaluar sus necesidades de mecanizado y le recomendarán la máquina CNC y la configuración más adecuadas.
