Talladora de engranajes vertical CNC

Serie G

Talladora de engranajes para el mecanizado a alta velocidad de engranajes cilíndricos rectos y helicoidales de hasta 260mm de diámetro

Consulta

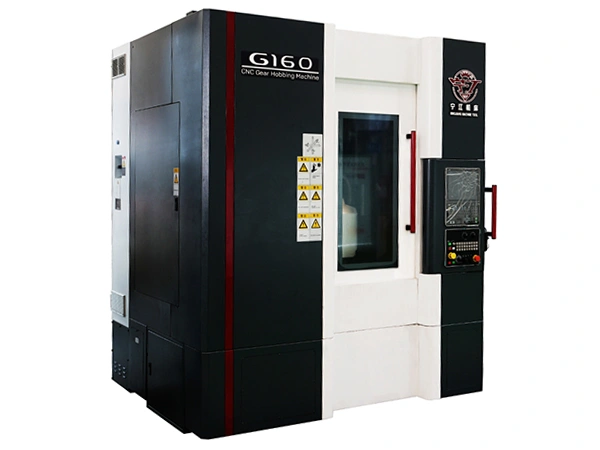

Talladora de engranajes vertical CNC G160 (diámetro máximo de la pieza: Ø160mm)

Diámetro máximo de trabajo (mm): Ø160
Módulo máximo de trabajo (mm): 3
Max. velocidad del husillo (r/min): 400
Max. velocidad del husillo de la fresa madre (r/min): 2000
Longitud de desplazamiento de la mandrinadora (eje Y) (mm): 100
Recorrido del eje Z (mm): 250
Ángulo de giro del cabezal de la fresa madre (°): ±45
Min. número de dientes (dientes): 3
Max. tamaño de la fresa madre (diámetro×longitud) (mm): ∅80×100
Potencia total (kVA): 14
Dimensiones totales (L×An×Al) (mm): 2160×3670×2580
Peso de la máquina (t): 6

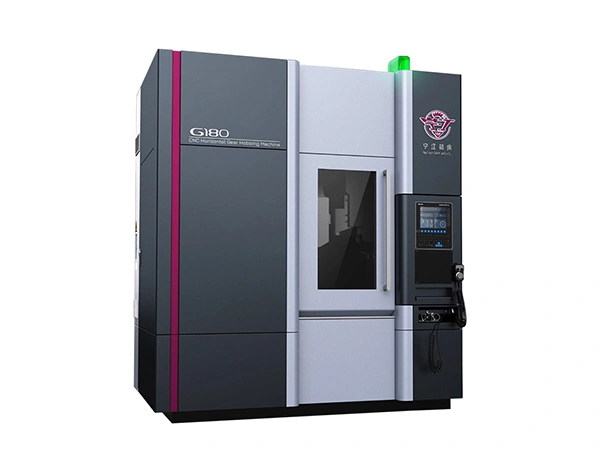

Talladora de engranajes vertical CNC (diámetro máximo de la pieza: Ø180mm)

Consulta

Talladora de engranajes vertical CNC G180 (diámetro máximo de la pieza: Ø180mm)

Diámetro máximo de trabajo (mm): ∅180
Módulo máximo de trabajo (mm): 4
Velocidad máxima del husillo para el diámetro de la pieza (r/min): 600
Velocidad máxima del husillo de la fresa madre (r/min): 2200
Longitud de desplazamiento de la fresa madre (eje Y) (mm): 150
Recorrido del eje Z (mm): 300
Ángulo de giro del cabezal de la fresa madre (°): ±45
Número mínimo de dientes: 3
Tamaño máximo de la fresa madre (diámetro × longitud) (mm): ∅110 × 160
Potencia total (kVA): 30
Dimensiones totales (L × An × Al) (mm): 2270 × 2580 × 2760
Peso de la máquina (t): 7

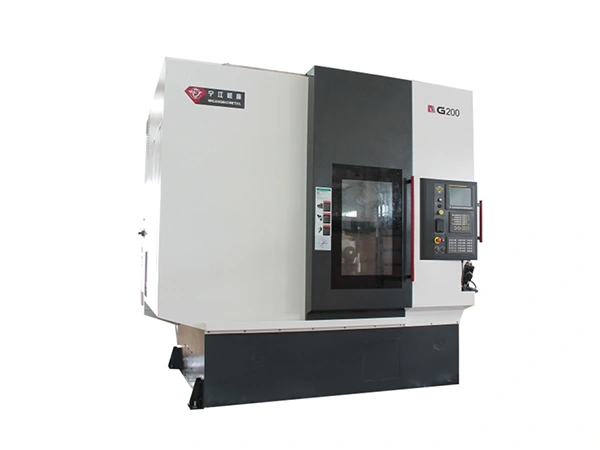

Talladora de engranajes vertical CNC (diámetro máximo de la pieza: 200mm)

Consulta

Talladora de engranajes vertical CNC G200 (diámetro máximo de la pieza: 200mm)

Diámetro máximo de trabajo (mm): ∅200
Módulo máximo de trabajo (mm): 4
Velocidad máxima del husillo para el diámetro de la pieza (r/min): 500
Velocidad máxima del husillo de la fresa madre (r/min): 3500
Longitud de desplazamiento de la fresa madre (eje Y) (mm): 220
Recorrido del eje Z (mm): 350
Ángulo de giro del cabezal de la fresa madre (°): ±45
Número mínimo de dientes: 3
Tamaño máximo de la fresa madre (diámetro × longitud) (mm): ∅110 × 220
Potencia total (kVA): 40
Dimensiones totales (L × An × Al) (mm): 2700 × 3745 × 3100
Peso de la máquina (t): 11

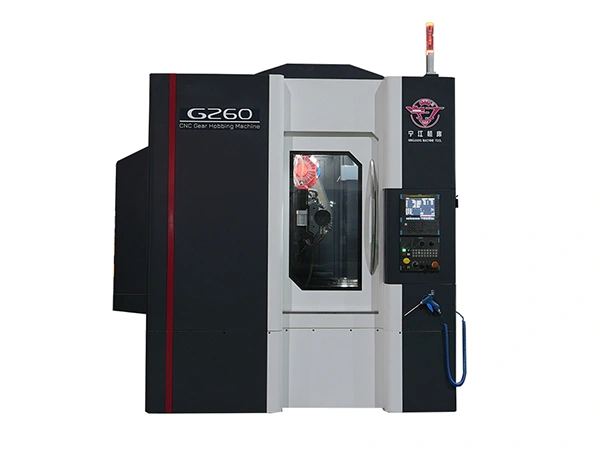

Talladora de engranajes vertical CNC (diámetro máximo de la pieza: Ø260mm)

Consulta

Talladora de engranajes vertical CNC G260 (diámetro máximo de la pieza: Ø260mm)

Diámetro máximo de trabajo (mm): ∅260
Módulo máximo de trabajo (mm): 4
Velocidad máxima del husillo para el diámetro de la pieza (r/min): 150
Velocidad máxima del husillo de la fresa madre (r/min): 1500
Longitud de desplazamiento de la fresa madre (eje Y) (mm): 160
Recorrido del eje Z (mm): 300
Ángulo de giro del cabezal de la fresa madre (°): ±45
Número mínimo de dientes (dientes):
Tamaño máximo de la fresa madre (diámetro × longitud) (mm): ∅130 × 180
Potencia total (kVA): 37
Dimensiones totales (L × An × Al) (mm): 2420 × 3460 × 3060
Peso de la máquina (t): 9

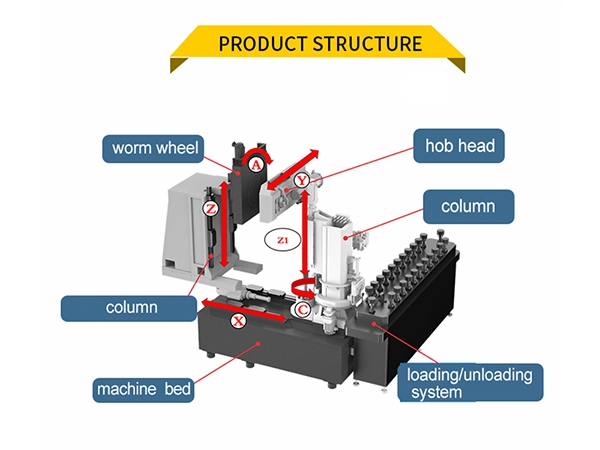

Características

Estas talladoras de engranajes verticales CNC abarcan múltiples opciones de tamaño y están diseñadas para ofrecer alta precisión, corte eficiente y un funcionamiento estable.
Todos los modelos funcionan con el sistema de control FANUC Oi-MF Plus, con una disposición de seis ejes con interpolación de cuatro ejes en configuración vertical para un control preciso del movimiento.
El husillo de la talladora alcanza las 1500 r/min, mientras que el husillo de la pieza alcanza las 150 r/min. Un recorrido de desplazamiento de 160 mm permite perfiles de dientes más profundos cuando es necesario.
Los ejes X y Z utilizan husillos de bolas de precisión y guías deslizantes, lo que ayuda a mantener una buena precisión de posicionamiento y rigidez durante el mecanizado continuo.
Las talladoras verticales de engranajes CNC pueden producir engranajes cilíndricos, ruedas helicoidales, piñones, poleas de correa de distribución, ejes estriados flexibles y ejes estriados. El tallado radial está disponible para el mecanizado de ruedas helicoidales, lo que hace que el equipo sea adecuado para engranajes de vehículos comerciales, de turismos y de equipos de construcción en módulos pequeños y medianos.
Los niveles de precisión alcanzan GB7 durante la producción en masa y GB6 para el corte de precisión.
La interfaz incluye un software diseñado para el tallado de engranajes, donde los operadores pueden configurar parámetros, ajustar el paso y afinar el corte mediante un panel sencillo y de fácil lectura.

Aplicaciones

Adecuado para el mecanizado de engranajes de módulos medianos y grandes, con industrias típicas y tipos de piezas de trabajo que incluyen:

Industrias: motocicletas, robots industriales, reductores de engranajes, componentes aeroespaciales, transmisiones de automoción (incluidas pequeñas cajas de cambios para turismos de hasta m≤6) y maquinaria de construcción.
Piezas de trabajo: engranajes cilíndricos rectos y helicoidales, engranajes de corona, engranajes con conos pequeños, ejes estriados, ruedas dentadas y coronas helicoidales. Adecuado para el mecanizado de alta precisión o alta eficiencia de engranajes de acero de hasta módulo 6.

Soluciones integrales de mecanizado de engranajes de alta precisión para una amplia gama de industrias

Precisión de posicionamiento: 0.002 mm
Velocidad del husillo de la fresa: 15,000 r/min
Velocidad del husillo de la pieza: 2000 r/min
CPK: ≥1.33

Vista de la muestra

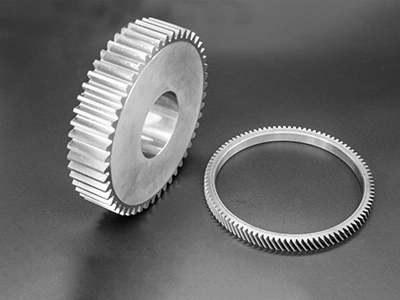

Engranajes de dirección de vehículos eléctricos

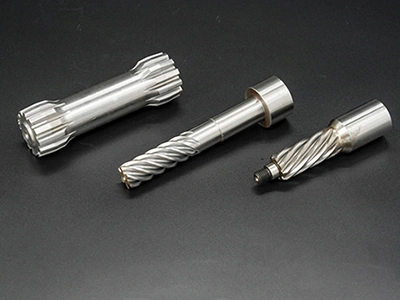

Engranajes automotrices

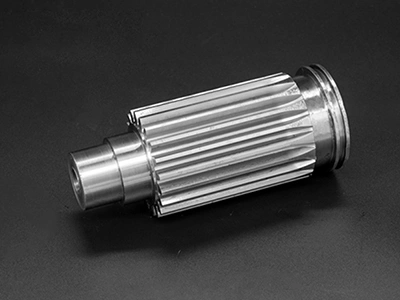

Engranajes de formas especiales

Especificaciones técnicas

Modelo	G160	G180	G200	G260
Diámetro máximo de trabajo (mm)	Ø160	∅180	∅200	∅260
Módulo máximo de trabajo (mm)	3	4	4	4
Max. velocidad del husillo (r/min)	400	600	500	150
Velocidad máxima del husillo de la mandrinadora (r/min)	2000	2200	3500	1500
Longitud de desplazamiento de la fresa (eje Y) (mm)	100	150	220	160
Recorrido del eje Z (mm)	250	300	350	300
Ángulo de giro del cabezal de la placa de cocción (°)	±45	±45	±45	±45
Número mínimo de dientes (dientes)	3	3	3
Tamaño máximo de la placa de cocción (diámetro × longitud) (mm)	∅80×100	∅110×160	∅110×220	∅130×180
Potencia total (kVA)	14	30	40	37
Dimensiones generales (L×An×Al) (mm)	2160×3670×2580	2270×2580×2760	2700×3745×3100	2420×3460×3060
Peso de la máquina (t)	6	7	11	9

Componentes estándar

Sistema CNC FANUC 0i-MF/H

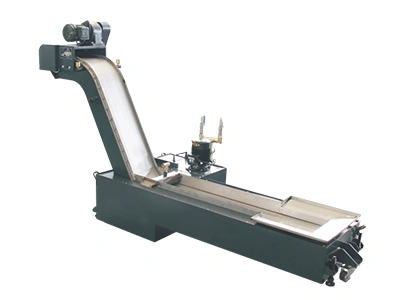

Transportador de chips magnéticos

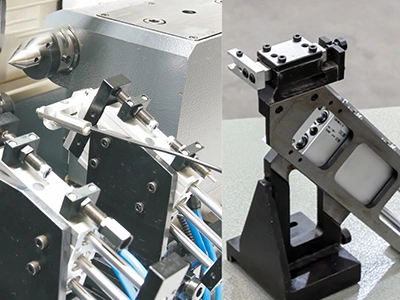

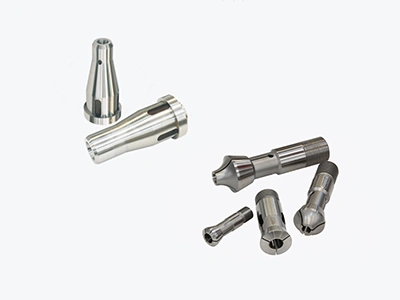

Configuración opcional

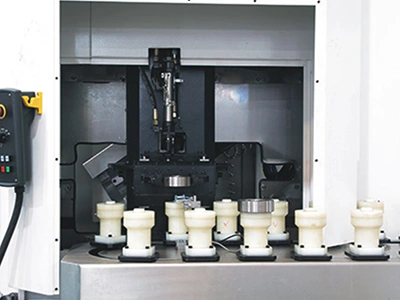

Unidad automática de carga y descarga para la manipulación de engranajes de tipo disco y piezas similares sin intervención manual

Estación de herramientas secundaria para operaciones de acabado después del tratamiento térmico, útil cuando se requieren tolerancias más estrictas

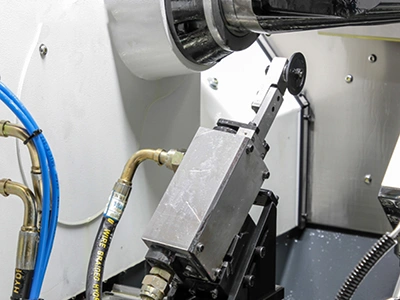

Módulo de desbarbado para eliminar rebabas directamente en la máquina durante el mecanizado

Accesorios especializados y un contrapunto giratorio multifunción, diseñado para soportar diferentes geometrías de engranajes y varias configuraciones de mecanizado

¿Interesado en nuestras máquinas CNC?

Contáctenos hoy y nuestros expertos le ayudarán a evaluar sus necesidades de mecanizado y le recomendarán la máquina CNC y la configuración más adecuadas.
