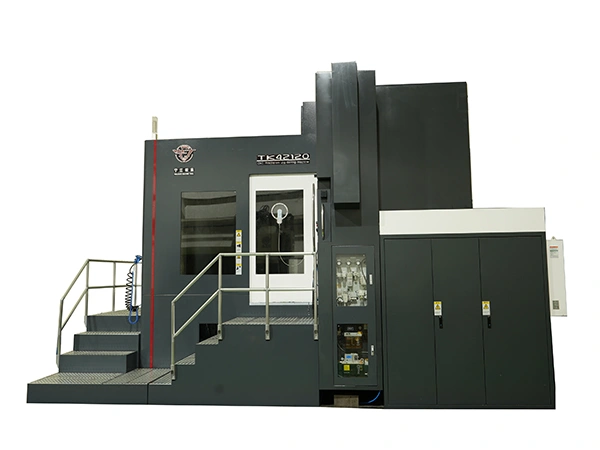

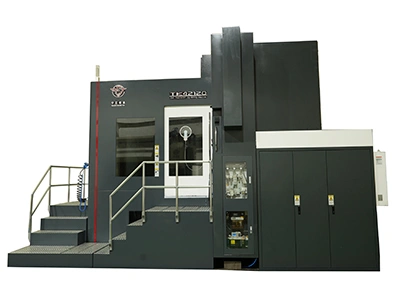

La mandrinadora de plantillas CNC realiza operaciones de taladrado, ensanchamiento, mandrilado, escariado, fresado y roscado en una sola configuración. Es especialmente eficaz para el mecanizado de orificios de precisión en carcasas de motores, donde la precisión y la repetibilidad son cruciales.
Maneja materiales difíciles como superaleaciones a base de níquel, aleaciones de titanio, acero inoxidable, aleaciones de aluminio y magnesio, aceros aleados y aceros para herramientas.
Las aplicaciones típicas incluyen el semiacabado y acabado de sistemas de orificios de alta precisión en carcasas, discos y anillos de motores de aviación.

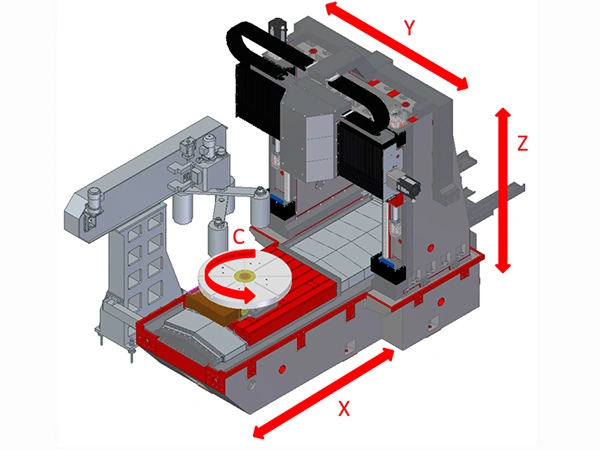

Equipado con ejes X, Y y Z. Está disponible como opción una mesa giratoria CNC (eje C) o una mesa tipo cuna o cradle CNC (eje A/C), lo que permite un mecanizado completo de cinco ejes.

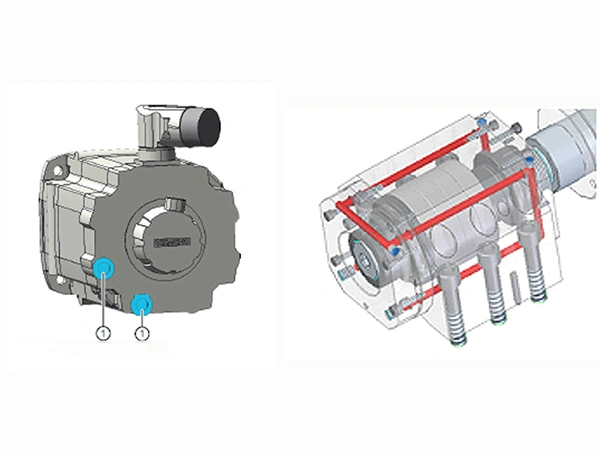

Todos los servomotores, tuercas de husillo de bolas y rodamientos de husillo se refrigeran mediante un sistema de temperatura constante para eliminar el calor generado durante el funcionamiento a alta velocidad. Esto mejora la precisión durante ciclos de mecanizado largos.

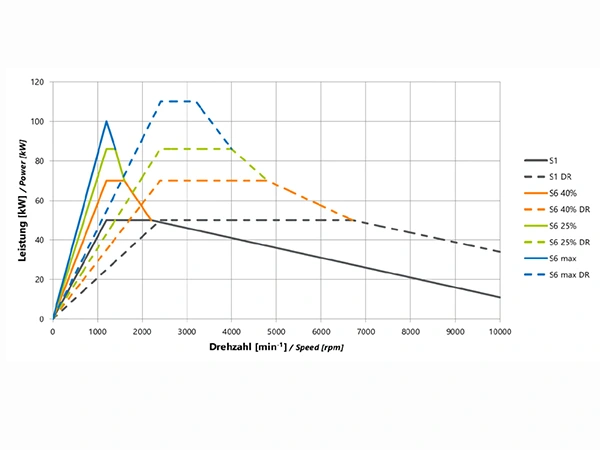

Curva de potencia

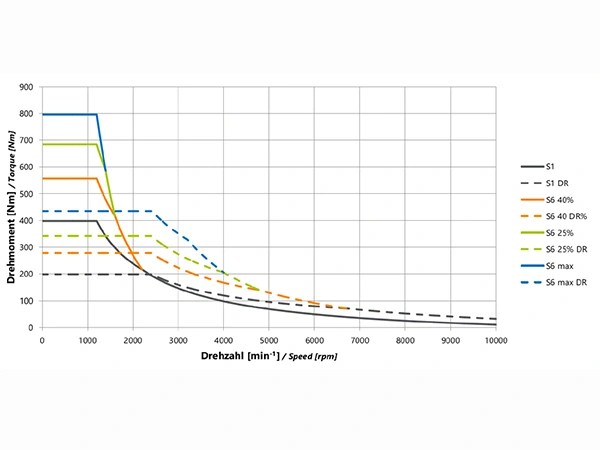

Curva de par
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo (mm) | 1200×1600 |
| Tipo de mesa de trabajo | Ranura en T |
| Tamaño de la ranura en T | 7-22H12 |
| Capacidad máxima de carga de la mesa de trabajo (kg) | 3000 |
| Max. altura (mm) | 1000 |
| Recorridos de ejes | |
| Recorrido del eje X (mm) | 1600 |
| Recorrido del eje Y (mm) | 1200 |
| Recorrido del eje Z (mm) | 1000 |
| Rango de rotación del eje C (°) | n×360 |
| Distancia desde la superficie de la mesa hasta la punta del husillo (mm) | 350–1350 |
| Husillo | |
| Cono del husillo | HSK-A100 |
| Rango de velocidad del husillo (r/min) | 20–10000 |
| Selección de velocidad | Totalmente programable |
| Potencia del motor del husillo S1/S6 (kW) | 50/70 |
| Par motor del husillo S1/S6 (N.m) | 400/560 |
| Magazine de herramientas | |
| Número de herramientas | 40 |
| Tipo de interfaz de herramienta | HSK-A100 |
| Fuerza nominal de sujeción de la herramienta (kN) | 60 |
| Diámetro máximo de la herramienta (mm) | Ø125 (con herramientas adyacentes) |
| Ø250 (sin herramientas adyacentes) | |
| Longitud máxima de la herramienta (mm) | 500 |
| Peso máximo de la herramienta (kg) | 25 |
| Tiempo de cambio de herramienta, de herramienta a herramienta(s) | 4 |
| Tiempo de cambio de herramienta, corte a corte (s) | 10 |
| Modo de selección de herramientas | Bidireccional aleatorio |
| Accionamiento y alimentación | |
| Rango de velocidad de avance (X/Y/Z) (m/min) | 0–10 |
| Desplazamiento rápido (X/Y/Z) (m/min) | 20 |
| Retroalimentación de posición (X/Y/Z) | Escala lineal |
| Precisión de la máquina (GB/T17421) | |
| Precisión de posicionamiento (X/Y/Z) (mm) | 0.004 |
| Repetibilidad (X/Y/Z) (mm) | 0.002 |
| Normas y cumplimiento | |
| GB/T 14660.1-2023: Mandrinadora vertical CNC – Parte 1: Pruebas de precisión GB/T 17421.1-2023: Código de ensayo de máquinas herramienta – Parte 1: Precisión geométrica en condiciones sin carga o cuasiestáticas GB/T 17421.2-2023: Código de ensayo de máquinas herramienta – Parte 2: Determinación de la precisión de posicionamiento y repetibilidad de ejes controlados numéricamente | |
| Entorno de trabajo | |
| Potencia total (kVA) | 150 |
| Fuente de alimentación | 380V±10%/50Hz±1Hz/3 fase AC |
Contáctenos hoy y nuestros expertos le ayudarán a evaluar sus necesidades de mecanizado y le recomendarán la máquina CNC y la configuración más adecuadas.
El modelo TK42120 está diseñado para el mecanizado de sistemas de agujeros de alta precisión. Es adecuada para componentes de moldes, utillajes de precisión, piezas aeroespaciales y otras piezas que requieren taladrado, escariado, roscado y fresado de precisión con una sola configuración.
La precisión de posicionamiento de los ejes X, Y y Z es de 0.004 mm.
La precisión se puede garantizar mediante:
