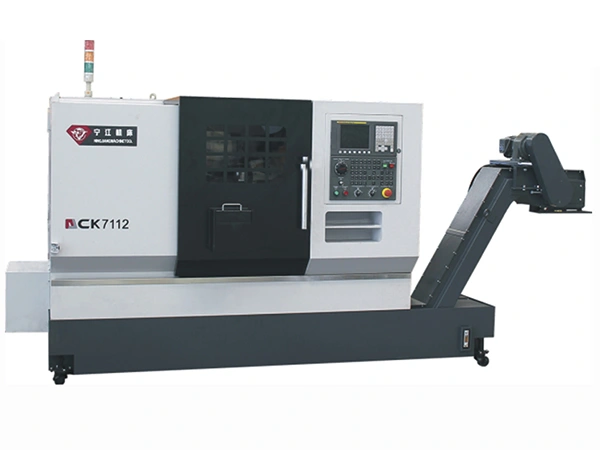

CK7112

Torno CNC horizontal

Este torno CNC horizontal de dos ejes, de alta eficiencia y precisión, está diseñado con una estructura avanzada y un rendimiento de mecanizado estable. Ofrece una excelente precisión, una excelente relación calidad-precio y un manejo intuitivo. Realiza una amplia gama de tareas de mecanizado para componentes de discos y ejes, incluyendo torneado interior y exterior, torneado cónico, perfilado de arcos, roscado recto y cónico, ranurado, taladrado, ensanchamiento y escariado. Su precisión estable lo hace ideal para geometrías complejas y para lotes de producción pequeños y medianos que requieren un control dimensional constante.

Solicite una cotización

Características

El diseño de bancada inclinada de 45° proporciona alta rigidez y una fuerte amortiguación de vibraciones. Esta disposición mejora la estabilidad mecánica y facilita el acceso de los operarios al área de mecanizado para la configuración y el mantenimiento.
Las guías lineales de gran tamaño, tanto en los ejes longitudinal como transversal, proporcionan alta rigidez y un excelente rendimiento dinámico, garantizando precisión a largo plazo y un movimiento suave del eje.
El husillo está accionado por un motor con control de velocidad continuo de 50 a 5000 r/min, lo que permite una amplia variedad de requisitos de mecanizado.
El torno puede equiparse con sistemas CNC de GSK, Syntec o FANUC para adaptarse a diferentes necesidades de automatización o aplicación.
La torreta hidráulica de 8 estaciones proporciona un indexado de herramientas rápido, rígido y fiable para el torneado multiproceso.

Especificaciones técnicas

Rango de mecanizado	Máx. oscilación sobre la cubierta protectora (mm)	400
	Máx. oscilación sobre el sillín o silla / saddle (mm)	260
	Diámetro máximo de mecanizado (piezas de eje) (mm)	120
	Diámetro máximo de mecanizado (piezas de disco) (mm)	320
	Diámetro mínimo de mecanizado (mm)	7
	Longitud máxima de mecanizado (mm)	400
Husillo	Tipo de punta de husillo	A2-5
	Cono del husillo	Cono Morse #6
	Diámetro del orificio pasante del husillo (mm)	56
	Diámetro del rodamiento del husillo delantero (mm)	90
	Rango de velocidad del husillo (r/min)	50–5000
Contrapunto	Tipo de unidad	Hidráulico
	Recorrido de la pluma (mm)	80
	Cono de pluma	Cono Morse #4
Ejes	Recorrido del eje X (mm)	150
	Recorrido del eje Z (mm)	400
	Desplazamiento rápido del eje X (m/min)	16
	Desplazamiento rápido del eje Z (m/min)	16
Motor de husillo	Par (N.m)	35.8
Motor de husillo	Potencia (kW)	5.5/7.5
Motor del eje X	Par (N.m)	7
Motor del eje X	Potencia (kW)	1.2
Motor del eje Z	Par (N.m)	7
Motor del eje Z	Potencia (kW)	1.2
Herramientas	Número de herramientas	8
Motor de la bomba de refrigerante	Potencia (kW)	1.5
Dimensiones generales (L×An×Al) (mm)		2250×1550×1500 (con bandeja de viruta)
Peso de la máquina (neto/bruto) (kg)		2500/3000
