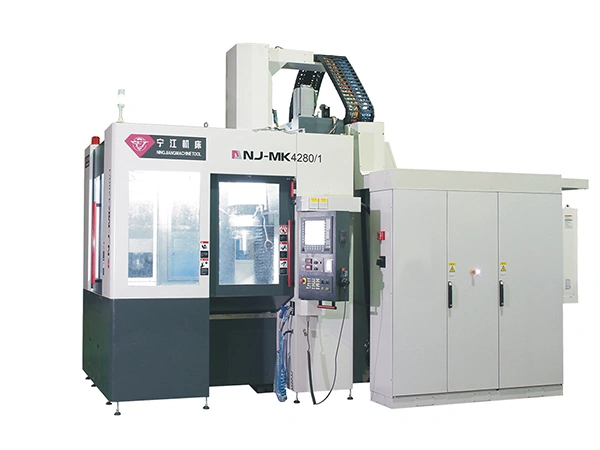

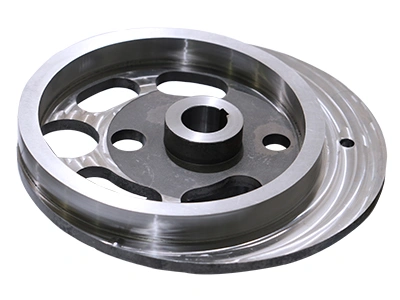

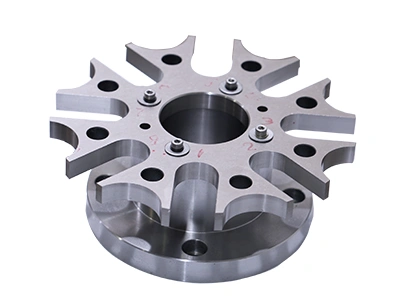

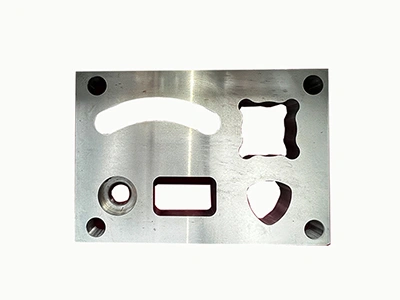

Esta rectificadora de plantillas CNC permite el mecanizado de trayectoria continua para cavidades de moldes, plantillas y punzones endurecidos, generando curvas precisas mediante aproximación lineal y circular. También realiza un rectificado punto a punto de alta precisión para sistemas de agujeros de coordenadas endurecidos con requisitos de espaciado ajustados.
La rectificadora de plantillas utiliza un sistema CNC SIEMENS para controlar los ejes X, Y, Z, W, U y C, con interpolación simultánea de tres ejes. Los ejes X, Y, Z y W están equipados con reglas lineales HEIDENHAIN de alta precisión para garantizar un posicionamiento consistente y una precisión estable en los ejes lineales.

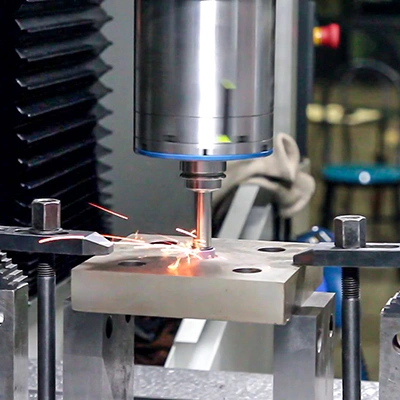

Husillo planetario hidrostático

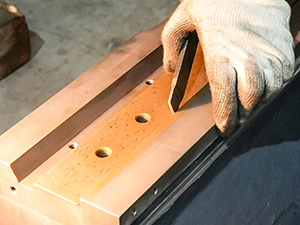

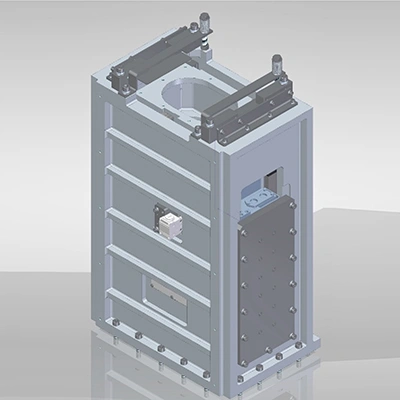

Guías y superficies de mesa raspadas a mano, con más de 1500 horas de raspado manual

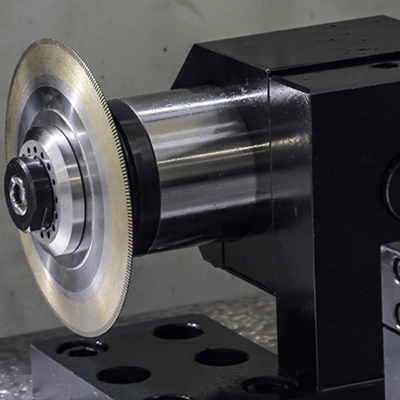

Disco diamantado

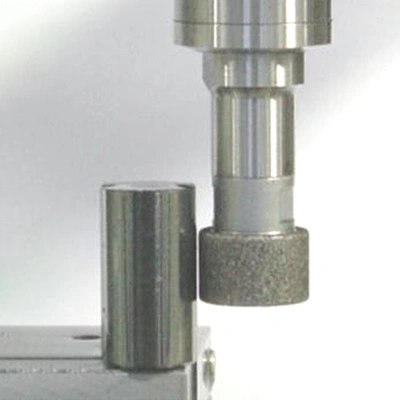

Medición automática de ruedas

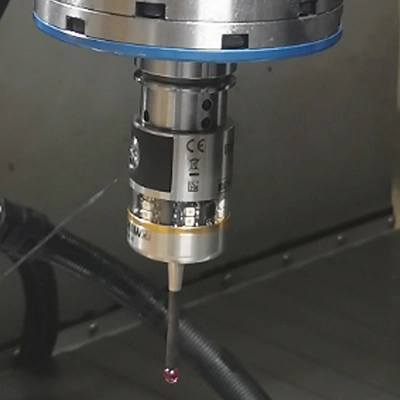

Sondeo de piezas de trabajo
| Mesa de trabajo | Ancho de la mesa (mm) | 860 | |
| Longitud de la mesa (mm) | 1440 | ||
| Recorrido longitudinal del eje X (mm) | 1300 | ||
| Capacidad máxima de carga de la mesa (kg) | 800 | ||
| Precisión de posicionamiento del eje X (mm) | Precisión de posicionamiento bidireccional | 0.004 | |
| Repetibilidad | 0.002 | ||
| Cabezal de rectificado | Recorrido transversal del eje Y (mm) | 800 | |
| Recorrido vertical del eje W (mm) | 635 | ||
| Distancia desde la cara final de la corredera hasta la superficie de la mesa (mm) | Máx. | 905 | |
| Mín. | 100 | ||
| Precisión de posicionamiento del eje Y (mm) | Precisión de posicionamiento bidireccional | 0.004 | |
| Repetibilidad | 0.002 | ||
| Muela abrasiva | Longitud de carrera reciprocante del eje Z (mm) | 170 | |
| Velocidad de carrera reciprocante del eje Z (m/min) | 0.01–22 | ||
| Velocidad del motor de la muela abrasiva (10⁴ r/min) | 0.4–4 | ||
| Husillo planetario | Velocidad del husillo planetario (r/min) | Eje S | 5–300 |
| Eje C | ≤30 | ||
| Alimentación de molienda planetaria | Rango de avance del CNC de la corredera del eje U (mm) | -3 a +47 | |
| Potencia total de entrada (kVA) | 60 | ||
| Peso de la máquina (kg) | Aprox. 16000 | ||
