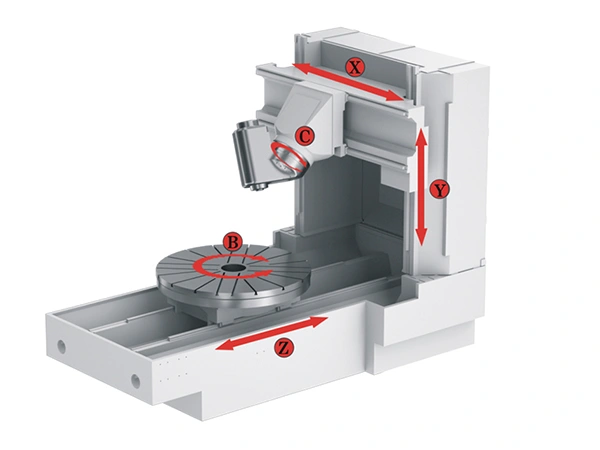

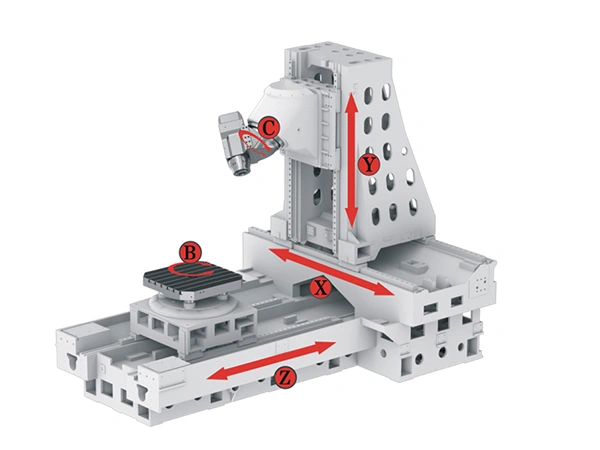

Los centros de mecanizado de 5 ejes con cabezal inclinable a 45° utilizan un diseño en forma de T, con la columna moviéndose en el eje X, el cabezal del husillo desplazándose verticalmente en el eje Y y la mesa avanzando a lo largo del eje Z. Los tamaños de mesa varían de 650 a 1200mm, y está disponible una configuración de mesa vertical cuando se requiere una orientación vertical.
El cabezal del husillo se inclina 45°, lo que permite el mecanizado vertical y horizontal en una sola configuración. Una mesa giratoria de alta precisión con engranajes sinfín proporciona un movimiento rotatorio continuo. Cuando se requiere mayor capacidad de respuesta y cero holgura mecánica, se puede seleccionar una mesa giratoria de accionamiento directo con motor de par. También está disponible una mesa de fresado y torneado de accionamiento directo con motor de par para aplicaciones que requieren ambas operaciones.

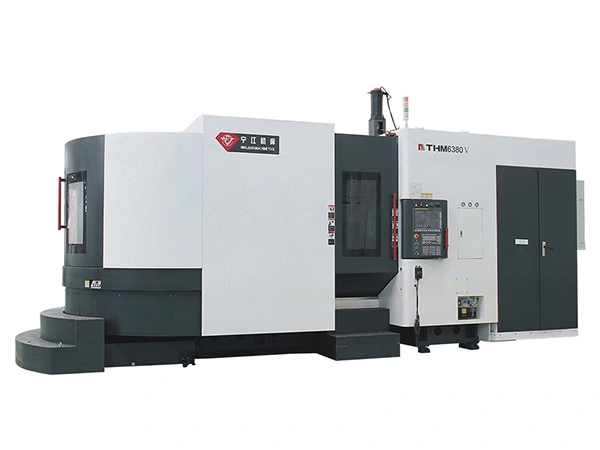

THM63160V
THMD63100V

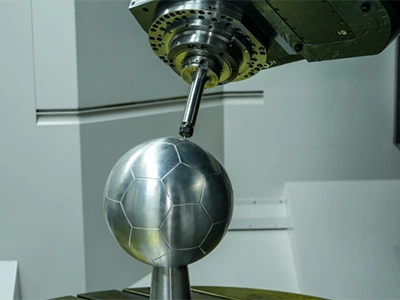

Estos centros de mecanizado de 5 ejes controlan el movimiento en los ejes X, Y, Z, B y C, lo que permite el mecanizado simultáneo en 5 ejes. Las velocidades del husillo se pueden configurar a 7000, 10 000, 12 000 o 18 000 r/min, según los requisitos del proceso. Su configuración facilita el mecanizado de componentes complejos utilizados en la industria aeroespacial, automotriz, sistemas de energía marina, equipos de energía y fabricación de moldes.
Industria aeroespacial
Industria automotriz
Industria de construcción naval
| Modelo | | | | |
| Especificaciones técnicas | Ø800 /800×800 | Ø1000 /1000×1000 | Ø1250 /1250×1250 | Ø1600/Ø1800/Ø2000 |
| Capacidad máxima de carga de la mesa de trabajo (kg) | 2000 | 2000 | 2000 | 2000 |
| Recorrido del eje X (mm) | 1200/1400 | 1600 | 1600 | 2100 |
| Recorrido del eje Y (mm) | 1000/1200/1400 | 1000/1200/1400 | 1000/1200/1400 | 1250/1600 |
| Recorrido del eje Z (mm) | 1100/1400 | 1600 | 1600 | 2100 |
| Rango de oscilación del eje B (°) | n×360 | n×360 | n×360 | n×360 |
| Rango de rotación del eje C (°) | -15 to +195 | -15 to +195 | -15 to +195 | -70 to +180 |
| Velocidad del husillo (r/min) | 20–15000 | 20–15000 | 20–15000 | 20–10000 |
| Precisión de posicionamiento (X/Y/Z) (mm) | 0.008 | 0.008 | 0.008 | 0.008 |
| Repetibilidad (X/Y/Z) (mm) | 0.004 | 0.004 | 0.004 | 0.004 |
| Precisión de posicionamiento del eje B (″) | 8 | 8 | 8 | 8 |
| Precisión de posicionamiento repetido del eje B (″) | 4 | 4 | 4 | 4 |
| Precisión de posicionamiento del eje C (″) | 10 | 10 | 10 | 10 |
| Precisión de posicionamiento repetido del eje C (″) | 5 | 5 | 5 | 5 |

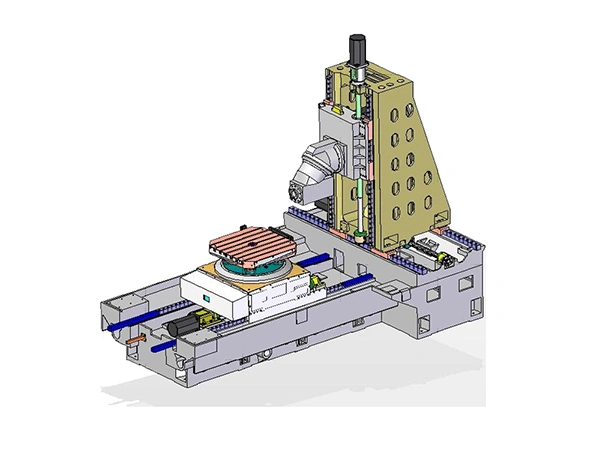

El conjunto del husillo utiliza un cabezal inclinable de 45° que alterna entre mecanizado vertical y horizontal. El husillo, montado sobre este eje inclinable, gira a lo largo del eje C para operaciones en ángulo. El husillo incorpora un motor, por lo que la potencia de accionamiento se transmite directamente al husillo y se mantiene estable durante el corte. La temperatura de los rodamientos se controla para que el husillo se mantenga estable y la precisión del mecanizado no se vea afectada durante cortes largos.

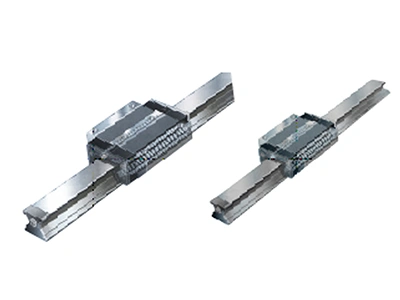

Los ejes X, Y y Z utilizan guías lineales servoaccionadas con husillos de bolas de precisión. Los ejes pueden moverse a alta velocidad, hasta 40 m/min, manteniendo una posición estable, y el movimiento a baja velocidad se mantiene suave y sin deslizamientos. Las guías lineales utilizan un sistema de lubricación centralizado que minimiza la fricción y el desgaste, lo que ayuda a la máquina a mantener su precisión durante largos periodos de uso.
Contáctenos hoy y nuestros expertos le ayudarán a evaluar sus necesidades de mecanizado y le recomendarán la máquina CNC y la configuración más adecuadas.
Es importante revisar no solo el cabezal de inclinación de 45°, sino también el conjunto del husillo, las guías de los ejes lineales y los husillos de bolas, los servomotores y el sistema de accionamiento, así como el almacén de herramientas y el mecanismo de cambio de herramientas. Estas áreas solo necesitan una buena lubricación, una refrigeración adecuada y pequeñas revisiones rutinarias para que su movimiento se mantenga suave y la precisión no se desvíe.
