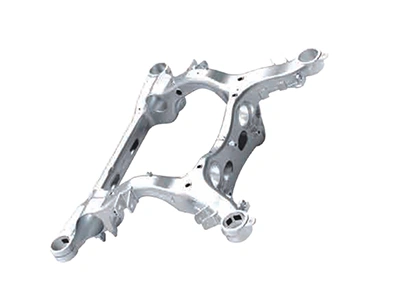

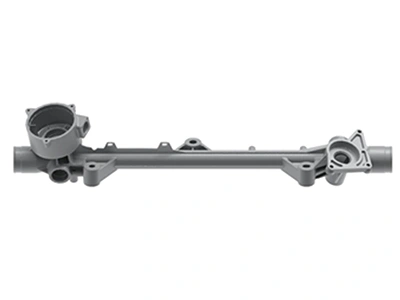

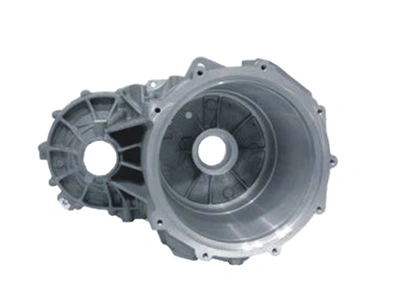

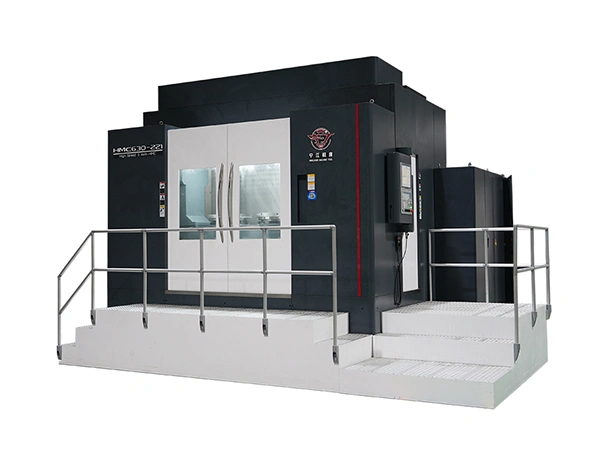

Los centros de mecanizado de cinco ejes con doble husillo y doble mesa giratoria están diseñados para trabajos de alta precisión y alto rendimiento. Los accionamientos con motor lineal y un sistema CNC de bucle cerrado completo ayudan a mantener el posicionamiento estable incluso a altas velocidades. Se utilizan ampliamente para componentes de aleación de aluminio en vehículos de nuevas energías y la producción aeroespacial, ya que la configuración de doble husillo y doble mesa giratoria ayuda a mantener un acabado superficial más limpio, dimensiones más estables y un tiempo de mecanizado más corto.
| Modelo | | |
| Tamaño de la mesa de trabajo (mm) | 2×Ø630 | Ø800 |
| Capacidad máxima de carga de la mesa de trabajo (kg) | 2x600 | 800 |
| Diámetro máximo de oscilación (mm) | 2×Ø795 | Ø1600 |
| Número de mesas de trabajo (pzas) | 2 | 1 |
| Recorrido del eje X/Y/Z (mm) | 800/1000/650 | 1500 /1000/650 |
| Velocidad de desplazamiento rápido del eje X/Y/Z (m/min) | 100 | 100 |
| Aceleración del eje X/Y/Z (m/s²) | 10 | 10 |
| Recorrido del eje A/C (°) | +110/360 | +110/360 |
| Velocidad de rotación del eje A/C (rpm) | 40 | 40 |
| Velocidad máxima del husillo (r/min) | 14000 | 10000 |
| Potencia del husillo (S1/S6) (kW) | 37.5/80 | 54/67.5 |
| Par de giro del husillo (S1/S6) (N·m) | 90/150 | 200/240 |
| Número de husillos (uds.) | 2 | 1 |
| Interfaz de herramientas | HSK-A63 | HSK-A100 |
| Capacidad del almacén de herramientas (herramientas) | 64 | 48 |
| Diámetro máximo de la herramienta / con el alojamiento adyacente vacío (mm) | 80/160 | 125/200 |
| Longitud máxima de la herramienta (mm) | 300 | 500 |
| Peso máximo de la herramienta (kg) | 8 | 20 |
| Tiempo de cambio de herramienta (corte a corte) (s) | 4.5 | 4.5 |
| Precisión de posicionamiento del eje X/Y/Z (mm) | 0.005 | 0.008 |
| Repetibilidad del eje X/Y/Z (mm) | 0.003 | 0.004 |
| Precisión de posicionamiento del eje A/C (″) | 5 | 5 |
| Precisión de posicionamiento repetido del eje A/C (″) | 3 | 3 |

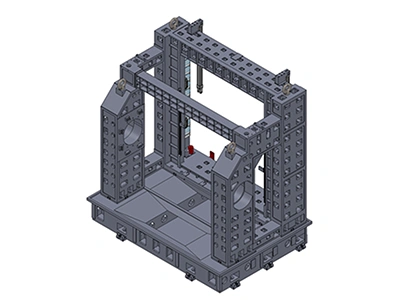

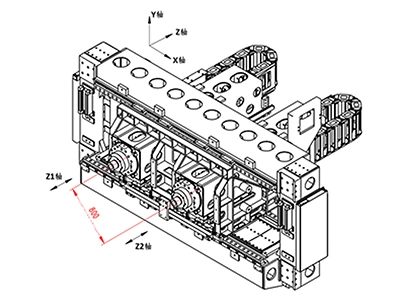

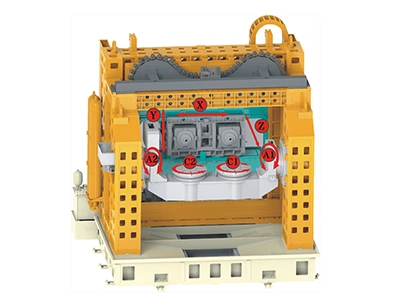

Las unidades de los ejes X/Y/Z utilizan un diseño de caja dentro de caja, fabricado con placas de acero soldadas de alta resistencia. Esto proporciona a la estructura una buena rigidez, a la vez que mantiene las piezas móviles más ligeras y fáciles de controlar.
La bancada o cama y la columna forman una estructura de bastidor único que proporciona a la máquina una base muy estable, lo que facilita tanto el corte a alta velocidad como el trabajo con tolerancias ajustadas. En los ejes lineales, la precisión de posicionamiento alcanza los 0.005 mm, con una repetibilidad de 0.003 mm. En los ejes rotativos, la precisión de posicionamiento es de 5 arcosegundos, con una repetibilidad de 3 arcosegundos.

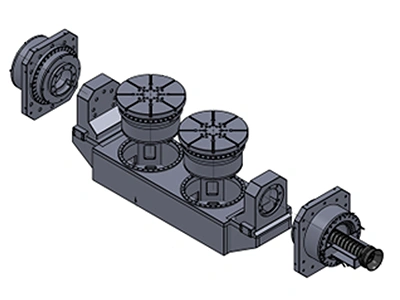

Los ejes de husillo Z1/Z2 y las mesas giratorias C1/C2 utilizan accionamientos por motor de par. Los ejes A1/A2 funcionan con motores de par dobles sincronizados, y los ejes C1/C2 se accionan directamente. Cada eje giratorio utiliza una abrazadera de refuerzo y un bloqueo mecánico para mantener la rotación firme, el posicionamiento estable y el proceso de corte estable.

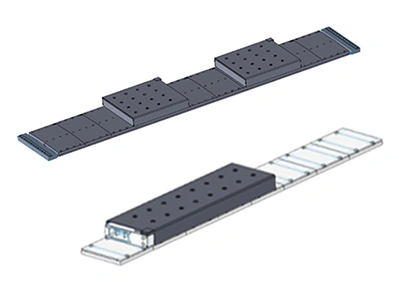

Los motores lineales funcionan sin contacto mecánico, por lo que no hay desgaste ni holgura. El sistema de motor lineal permite que los ejes alcancen altas velocidades, manteniendo estable el posicionamiento y el movimiento.
